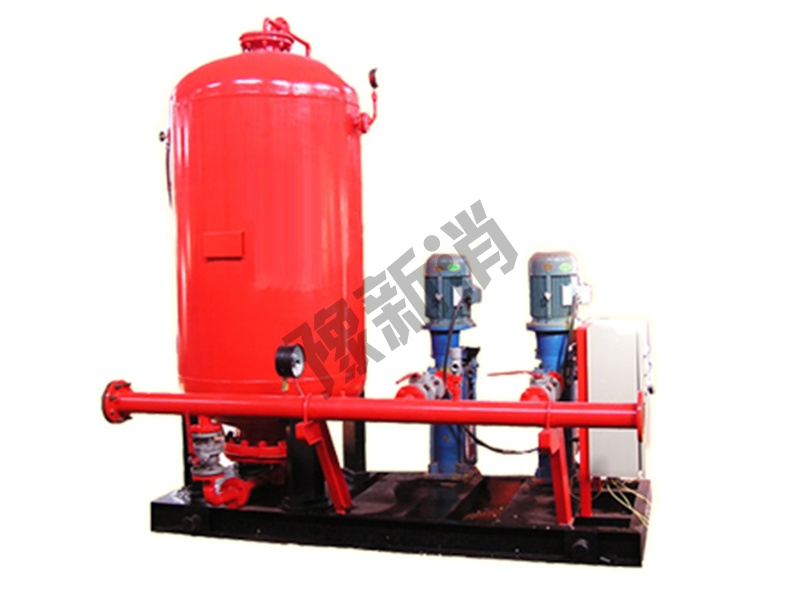

WZ系列消防增压稳压给水设备
WZ系列消防增压稳压给水设备,通常与电动机消防泵和柴油机消防泵组联合组成自动化消防供水系统,用于大型建筑,重点火险的油库、仓库、码头、石油企业、会展房馆场所。消防增压稳压给水设备亦用于多层和高层建筑工程的消火栓给水系统及湿式自动喷水灭火系统等各类消防给水系统。基本结构设备由隔膜式气压罐、稳压水泵、电控箱、仪表、管道附件等组成。本设备遵照GB27898.3-2011国家标准《固定消防给水设备第三部分

WZ系列消防增压稳压给水设备,通常与电动机消防泵和柴油机消防泵组联合组成自动化消防供水系统,用于大型建筑,重点火险的油库、仓库、码头、石油企业、会展房馆场所。

消防增压稳压给水设备亦用于多层和高层建筑工程的消火栓给水系统及湿式自动喷水灭火系统等各类消防给水系统。


基本结构

设备由隔膜式气压罐、稳压水泵、电控箱、仪表、管道附件等组成。

本设备遵照GB27898.3-2011国家标准《固定消防给水设备第三部分:消防增压稳压给水设备》进行设计制造和检验。

气压罐按国际GB150制造。


工作原理

设备必须具备下述三项功能:

01使消防给水管道系统始终保持消防所需压力。

02使气压水罐内始终储有30秒消防水量。利用气压水罐所设定的运行压力,控制稳压泵运行工况,达到增压和稳压的功能。P1为设定消防所需压力(MPa)。

03火灾发生时自动控制消防水泵迅速启动,P2为消防泵启动压力(Mpa),PS1为稳压启动压力(MPa),PS2为稳压泵停泵压力(MPa)。


电控性能

设备必须具备下述三项功能:

01本设备电控系统具有自动。手动功能,并与消防控制中心或消防泵房联网。

02两台稳压水泵一用一备,轮流工作,自动切换,交替运行。

03平时消防管网处于高压状态,并保持罐内储存一定水量,由于泄露等原因,系统压力下降到PS1时,1号泵自动启动,水压上升至PS2时停泵,下次压力又下降到PS1时,2号泵自动启动,如此交替运行,使系统压力始终保持在PS1与PS2之间。


 运行控制全过程

根据计算求得消火栓或自动喷水灭火系统设定的消防压力为P1,作为气压水罐的充气压力。通过计算所选定的气压水罐规格求得P2,PS1=P2+A,PS2=PS1+B。平时管道系统如有渗漏等泄压情况,控制稳压水泵不断补水稳压,在PS1、PS2(启动↔停止反复运行)。一旦有火情,管道系统大量缺水,造成PS1压力下降(PS1→PS2),降至P2时,发出报警信号,立即启动消防泵(手动或自动启动由设计人确定),消防泵启动后,稳压泵自动停止,直至消防泵停止运转,手动恢复设备的控制功能。

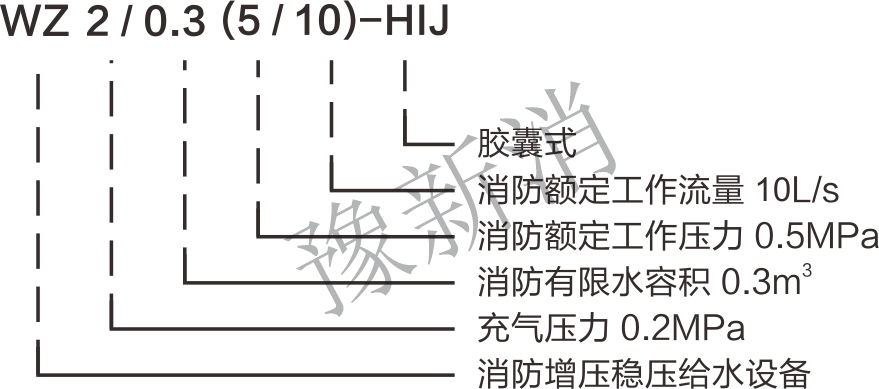

 型号的意义
